iCOM ID-5100 RTC Backup Battery Replacement Guide

by 6K5COH

---

Problem Symptoms

The ICOM radio's backup battery is charged via a 13.8V external power supply. However, if unlucky, the charging function fails within 2 years of purchase — and even with careful use, typically within 5 years at most — causing the clock to reset every time the radio is powered off.

문제 증상

ICOM 무전기의 백업 배터리는 13.8V 외부 전원으로 충전되는 방식입니다. 그러나 운이 나쁘면 구매 후 2년 이내, 잘 써도 최대 5년 정도면 충전 기능이 망가져 전원을 끌 때마다 시계가 초기화되는 문제가 발생합니다



분해 및 배터리 위치

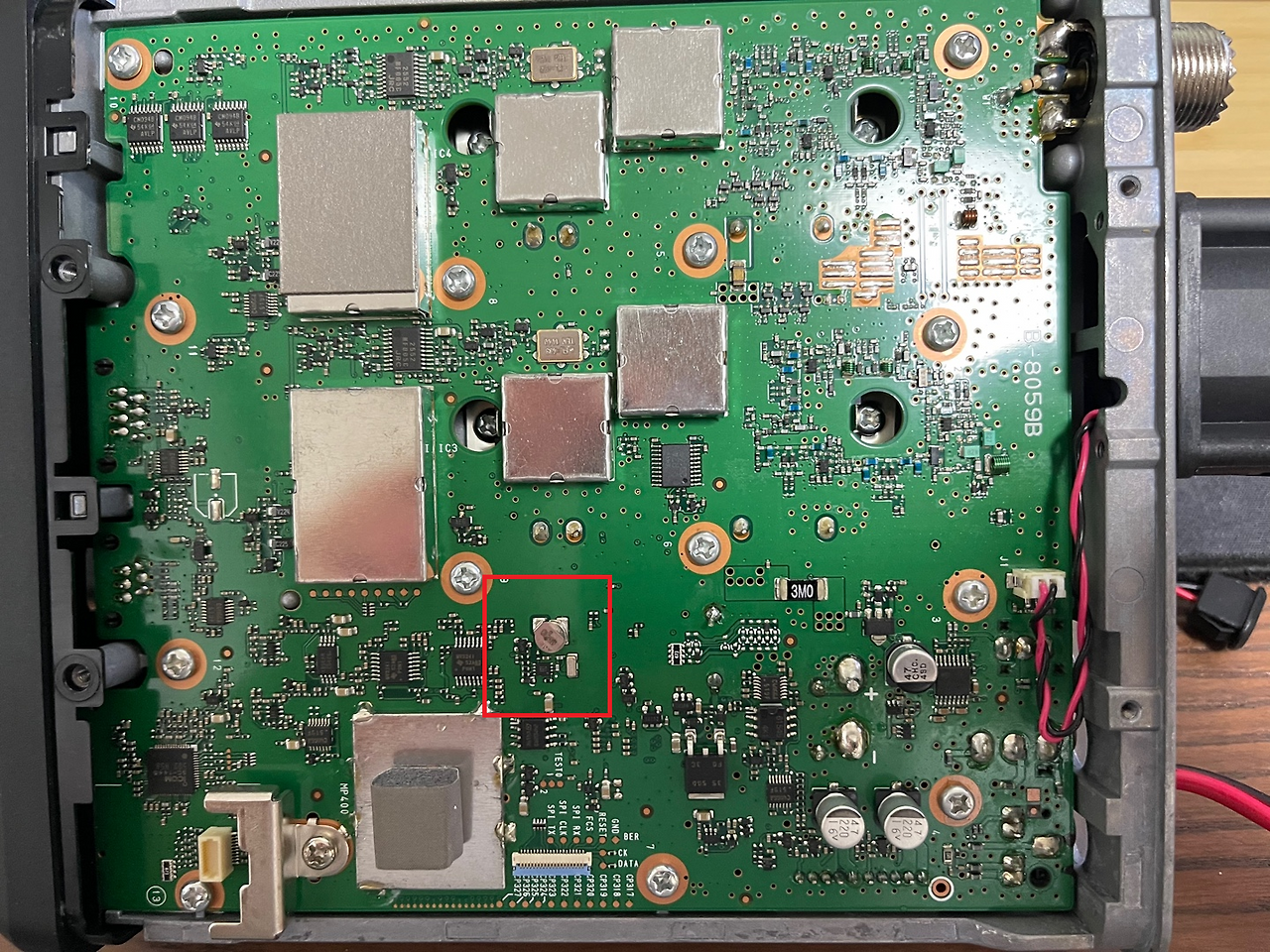

무전기 하판을 열면 붉은 사각형으로 표시된 위치에 백업 배터리가 있습니다. 이 배터리는 GPS 위치 정보와 시간을 백업하는 역할을 합니다.

주의: 패턴이 약해 뜯다가 끊어질 수 있습니다.

반드시 플럭스를 충분히 바르고, 일반 납을 조금 더 묻혀 천천히 녹여내는 방식으로 배터리를 떼어 내세요.

온도는 340도 정도(?)로 충분합니다.

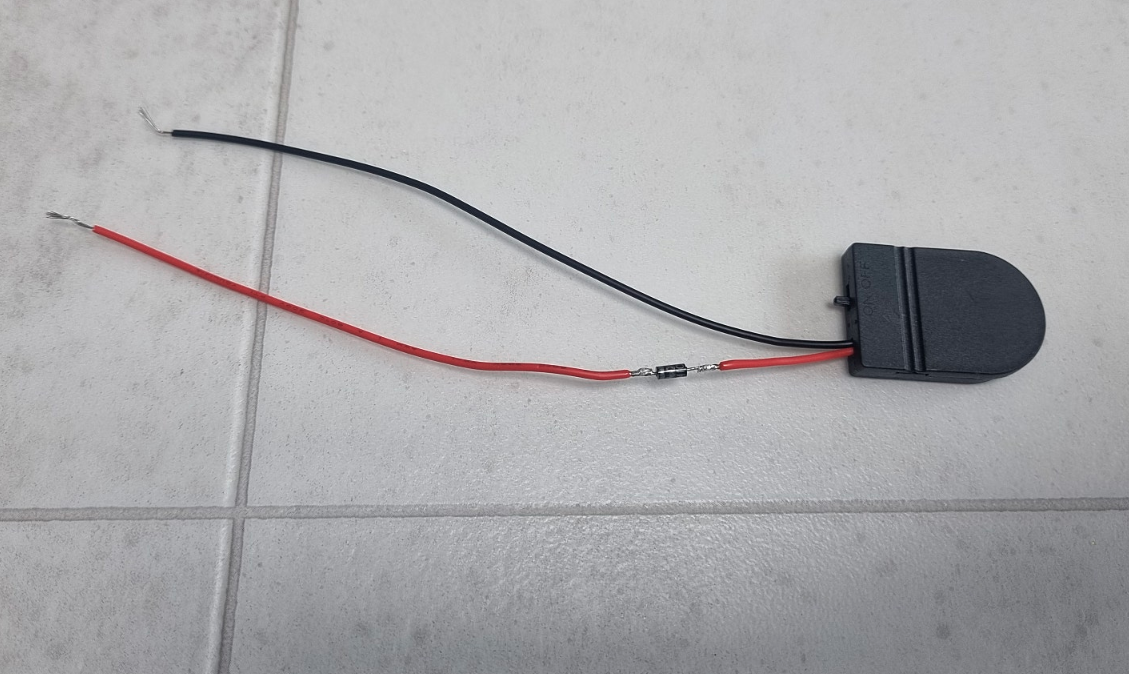

그리고, 아래 사진과 같이 배터리를 만듭니다.

CR2032배터리와 케이스를 사용했고, 1N4001 다이오드를 +쪽에 연결해줘야,

CR2032쪽으로 들어오는 충전 전압을 차단할 수 있습니다.

혹은 ML2032 충전식 리튬 배터리를 쓰면 그냥 다이오드 없이 다이렉트로 연결해서 써도 됩니다.

배터리 만들때 참조하세요~ (출처: 아즐사 6K5EJE 양창석국장님의 글 https://cafe.naver.com/hl2vxk/75255)

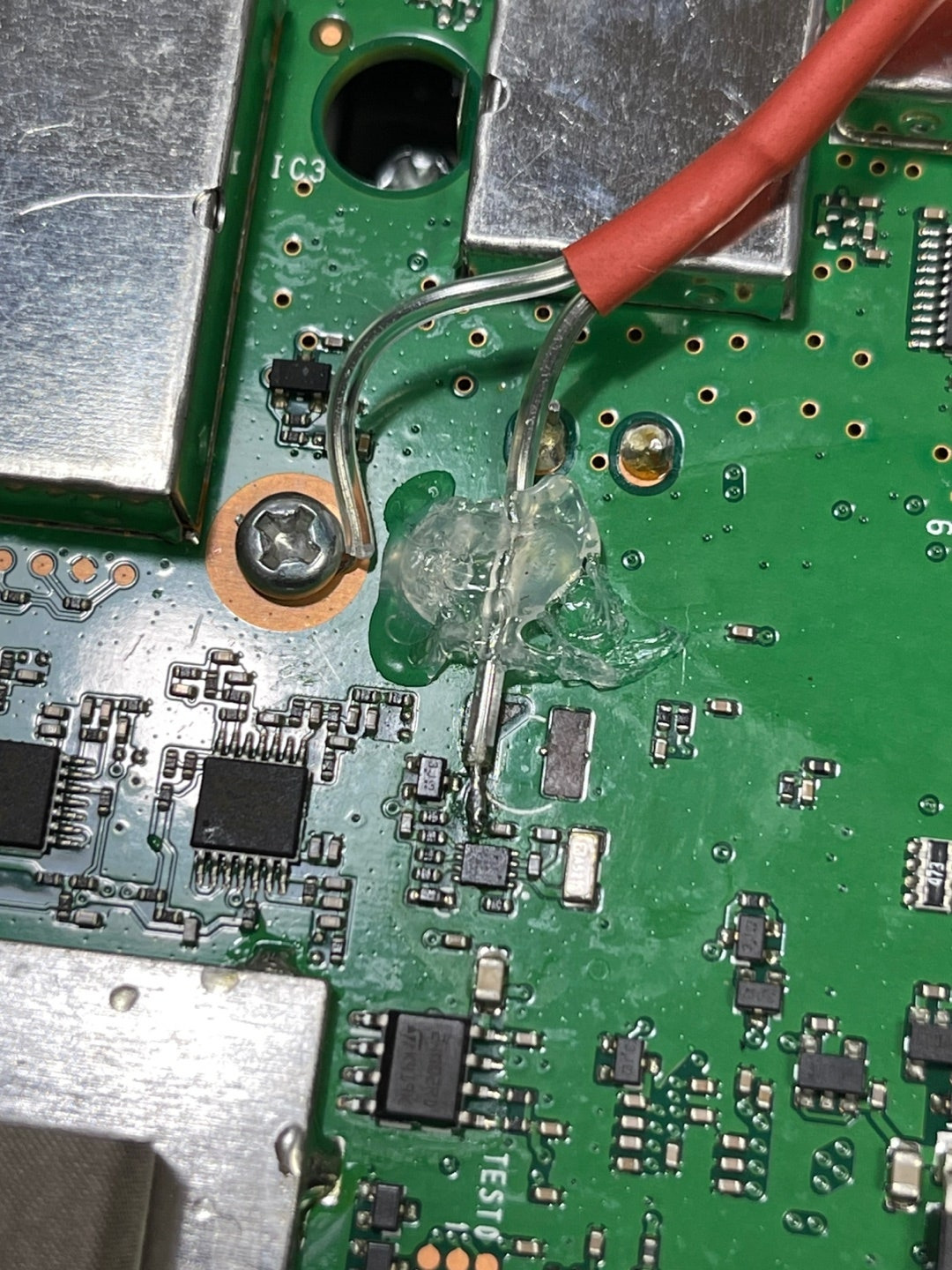

GND는 옆 볼트에 연결해도 충분합니다.

교체 시도 및 문제 발생

알리익스프레스에서 CR2032용 케이스를 주문했지만 아직 안와서,

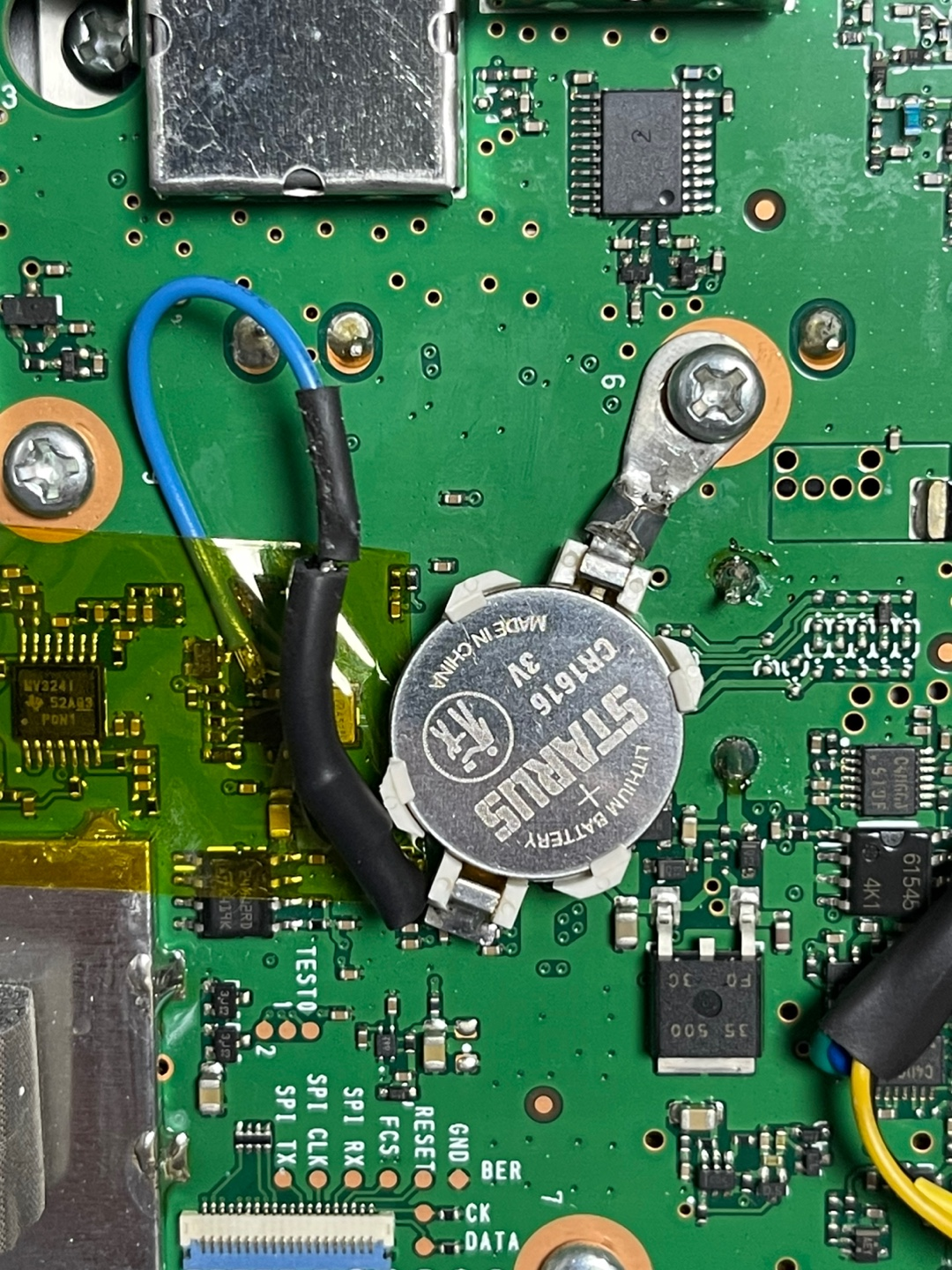

그냥 SMC용 케이스의 슬롯에 배터리를 끼워서 연결했지만, 시계가 초기화되더라고요..

케이스와 상관없이 어떤 다른 문제가 발생한 듯 했습니다.

며칠을 해결하지 못하다가 Google Gemini에 질문한 결과 똭~ 하고 답을 줍니다.

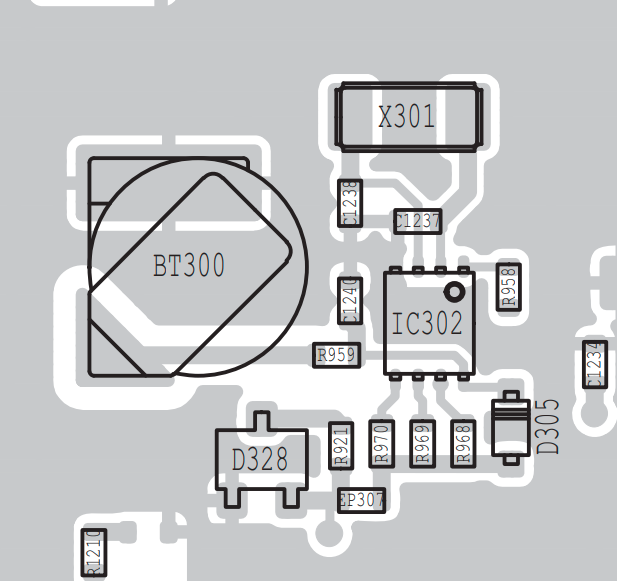

Service manual 을 확인하면, BT-300이 배터리 이고, R959가 저항이 아니라 노이즈 차단역할 이더라고요.

이게 끊어져서 였습니다. (제 실수 입니다.)

원인: R959는 저항이 아니라 칩 비드(Chip Bead)

서비스 매뉴얼을 확인한 결과, R959는 일반 저항이 아닌 칩 비드(Chip Bead) 였습니다.



	내용
부품 번호	R959
부품 종류	Chip Bead (0603 사이즈 추정)
Icom 코드	91212354
역할	DC는 통과, 고주파 노이즈 차단
정상 측정값	단락(Short) 상태 ≈ 0Ω
불량 측정값	개방(Open) 상태 = 무한대(OL)

테스터기로 측정했을 때 값이 나오지 않으면(OL), 내부 회로가 끊어진 상태입니다.

작업중에 단락된것 같습니다.



해결 방법

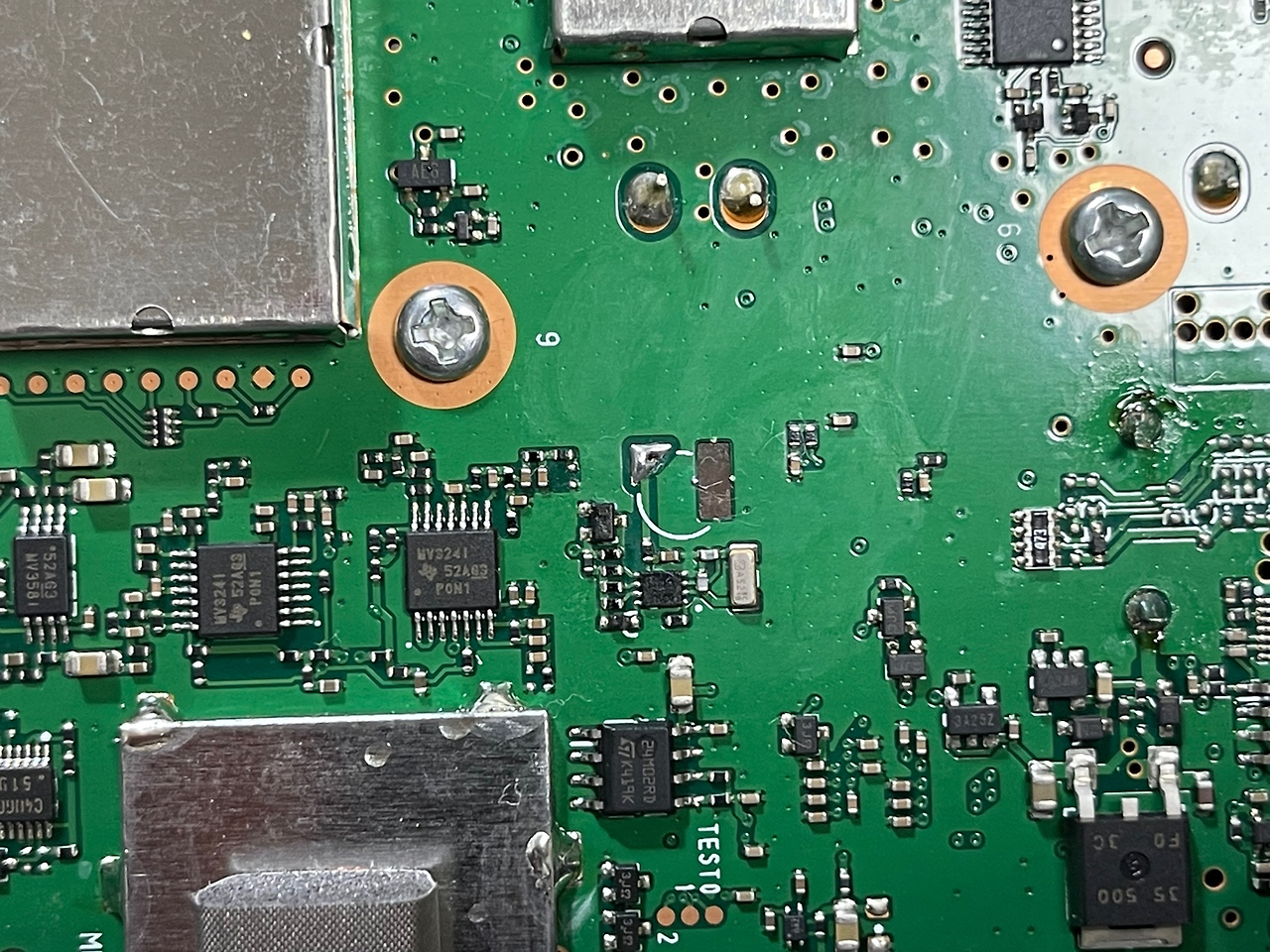

R959를 통째로 쇼트(점프) 처리했더니 시계가 정상 동작했습니다. (R959가 이상없다면 굳이 쇼트하지 않아도 됩니다.)

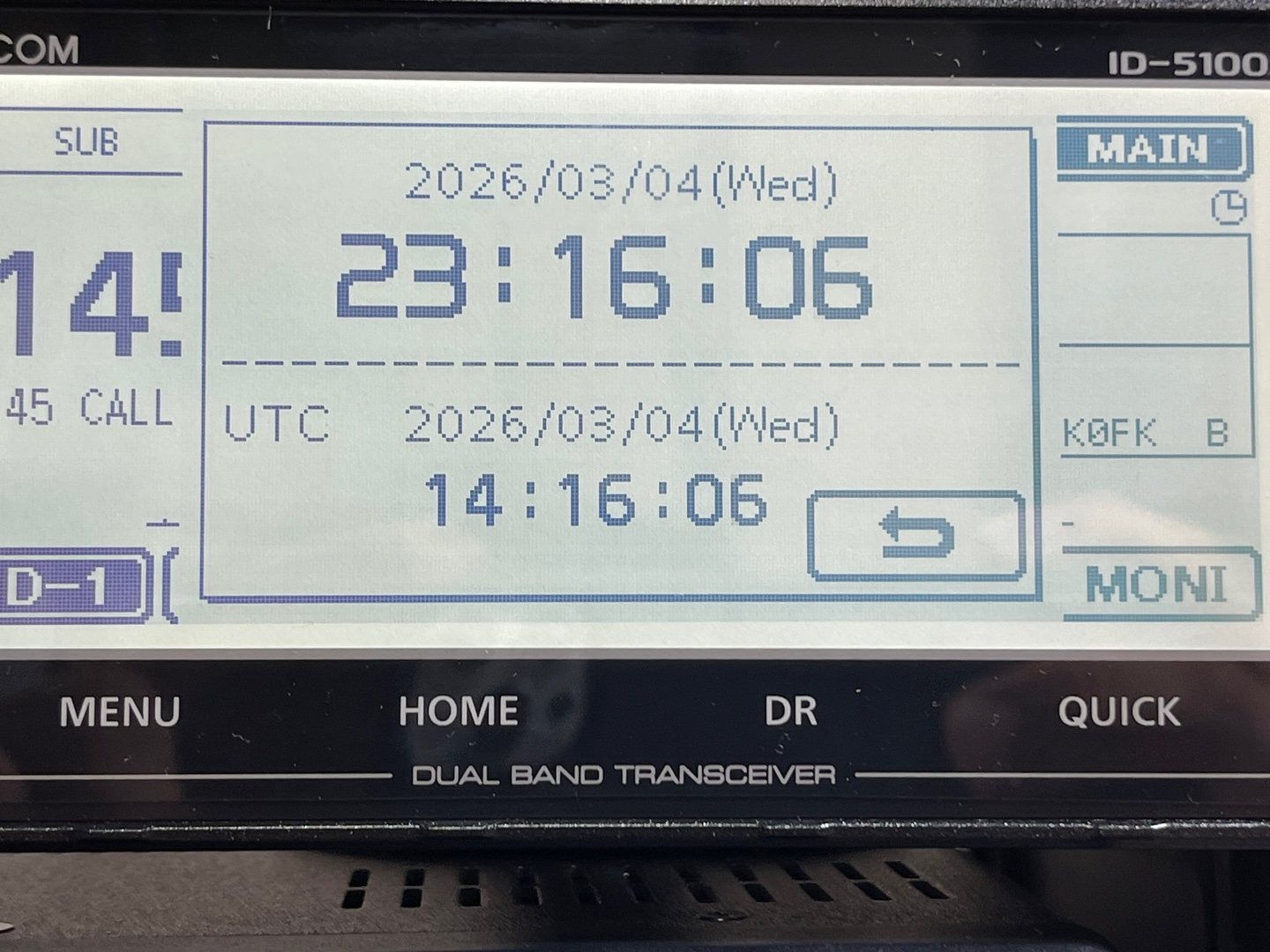

시계 수리 완료~

마치며

ID-5100의 백업 배터리 교체 정보는 구글에서도 잘 나오지 않아 애를 먹었습니다.

이 글이 같은 문제를 겪는 분들에게 도움이 되길 바라면서~~~

사자마자 ID-5200이 발표되어 졸지에 구형이 되어버린 ID-5100이지만, 앞으로도 애용하겠습니다.

ON-AIR에서 뵙겠습니다. 73!

6K5COH
