icom ID-5100, IC-2730 녹투아 팬 개조하기

Replace (moding) cooling fan in the icom ID-5100 and IC-2730 with Noctua fan



안녕하십니까? 6K5COH 입니다.

7300 팬교체에 맛들여서.. 바로 5100의 팬도 교체해보려고 바로 주문했습니다.

IC-2730, ID-5100은 같은팬, 같은 연결접점을 사용하니 아래 제가 교체한 방법을 참조 하시면 됩니다.

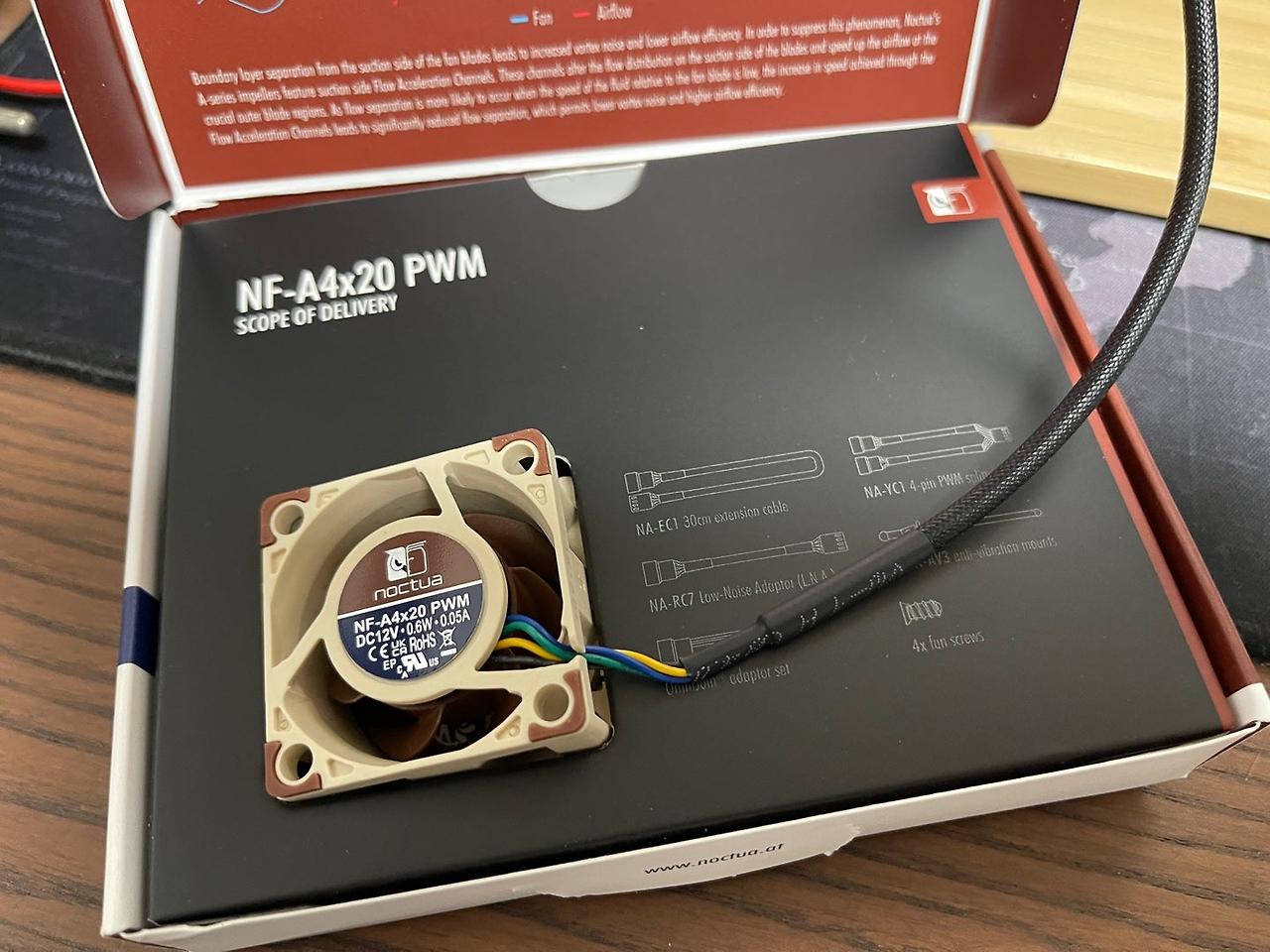

녹투아의 NF-A4x20 12v 팬을 구매합니다.

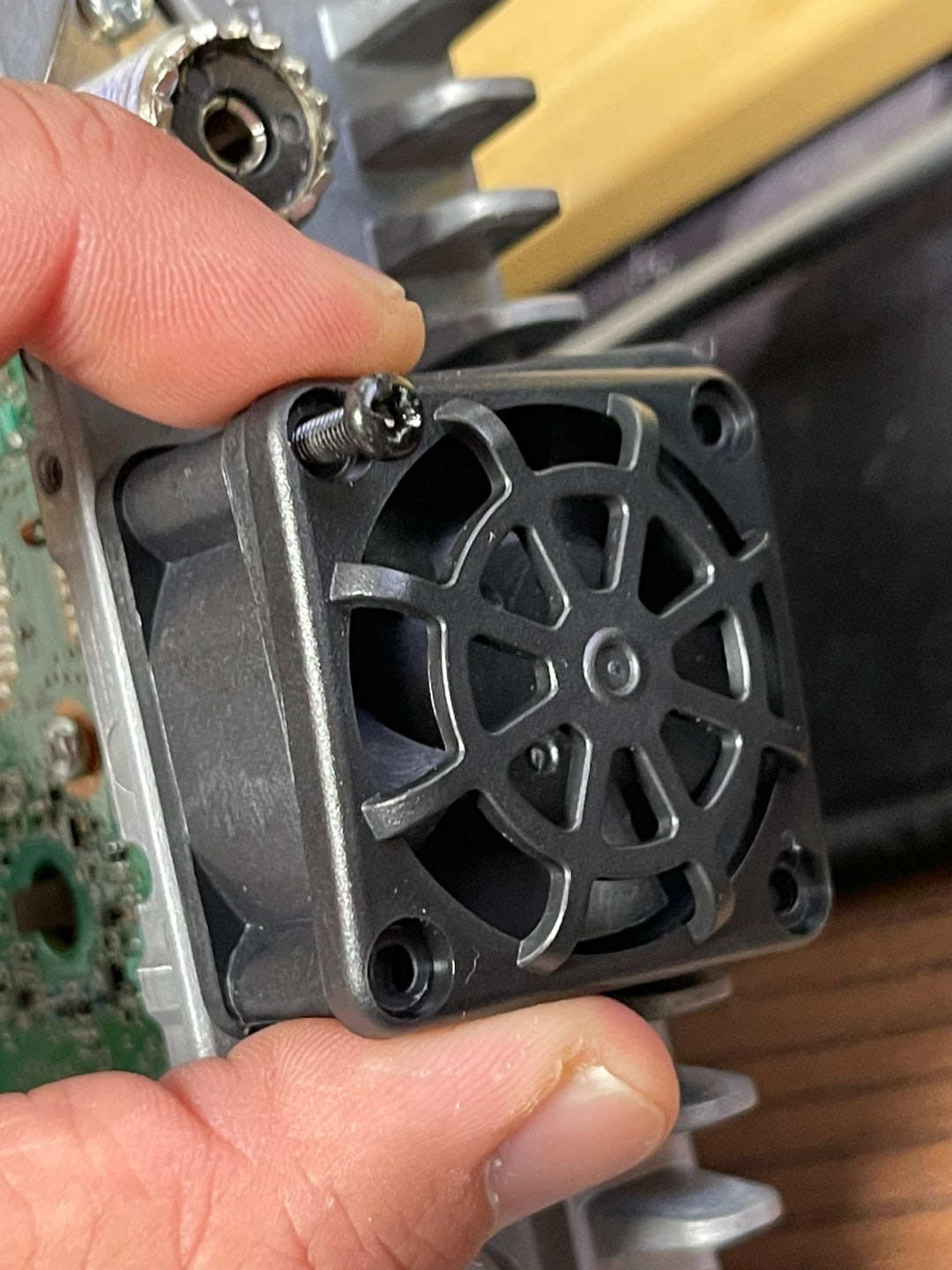

무전기 하판의 볼트를 풀고, 기존 팬을 탈거합니다.

IC-7300은 팬의 바람이 장비에서 나오는 방향이었지만, ID-5100과 2730은 들어가는 방향으로 팬을 설치합니다.

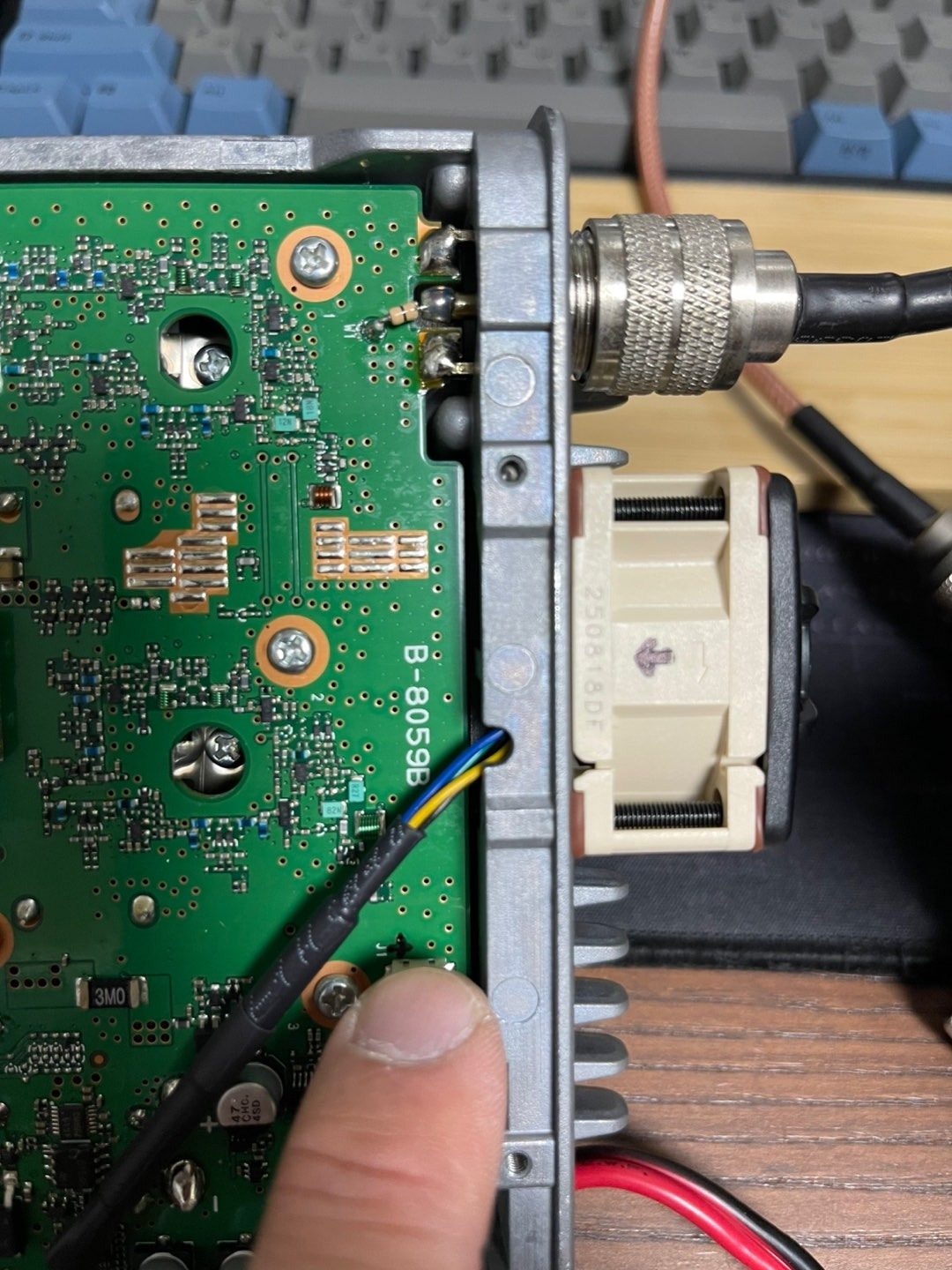

팬의 선을 곱게 풀어서 장비 안쪽으로 넣어주고, +,- 방향에 맞게 기존선을 잘라 납땜해줍니다.

역시 4개의 선중에 노란색이 +이니, 빨간선과 묶어주고, 검은색이 GND입니다. 위 보드에 적혀있는 J1 이라는 글자쪽 포트가 + 단자 입니다.

팬교체후 팬이 도는지 꼭 확인해보시기 바랍니다. 너무 소음이 없어서 도는지 모를때가 있어요.

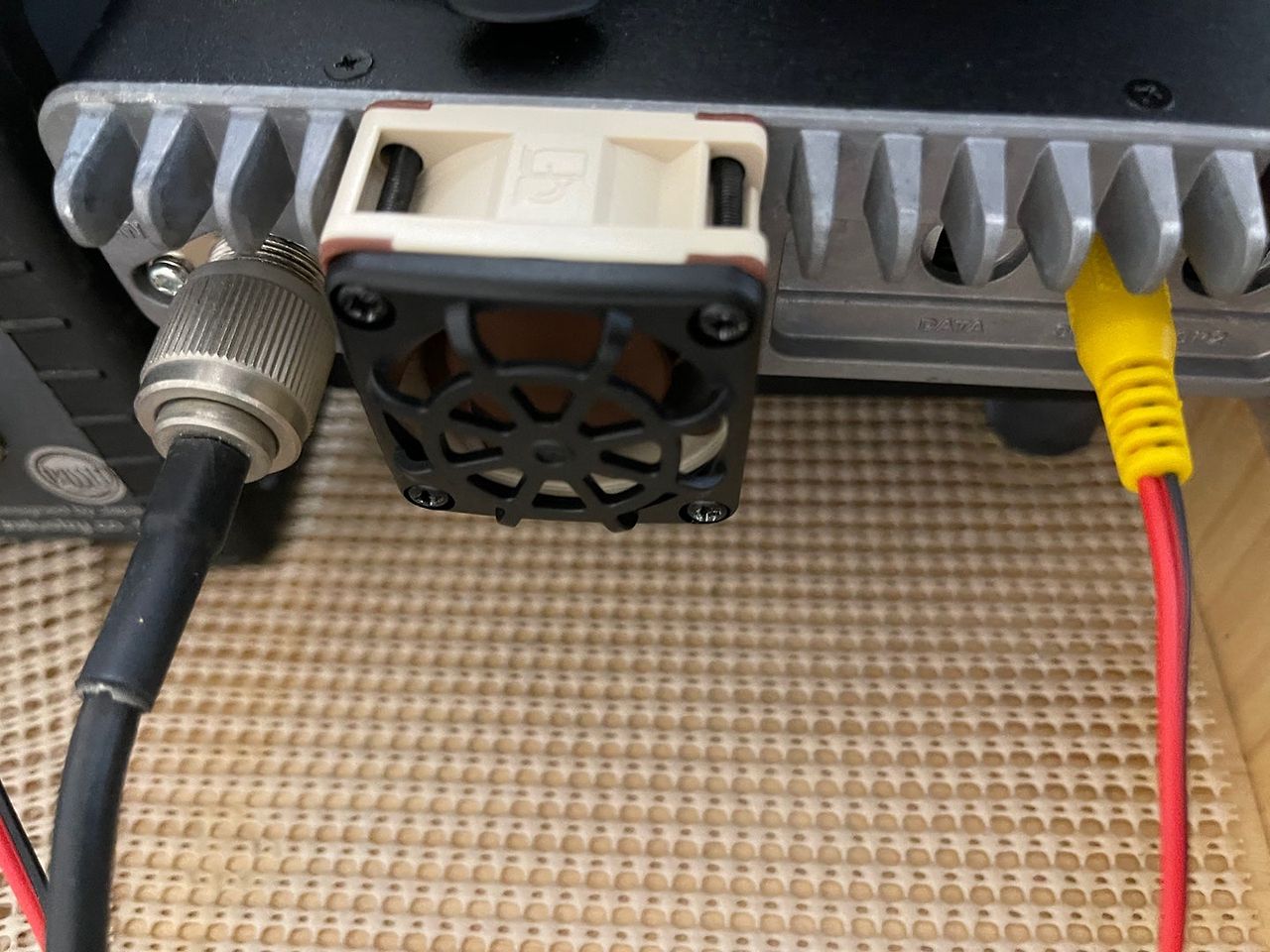

교체이후는 배치해두면 거의 소음이...안들립니다.

차량에 모빌로 쓰시는 분들은, 교체할 필요가 적을듯 한데,

홈에서 쓰시는 분들은 교체하면 많은 소음 저감 효과가 있습니다. 꼭 시도해보세요~

읽어주셔서 감사합니다.

73
